一, Perusasennusprosessi: työkalun valmistelusta lopulliseen testaukseen
1. Työkalujen ja materiaalien valmistelu
Työkalut: kaksipuolinen teippi, -pölytön kangas, erikoistyökalut (kuten johtava teippipuristin), anti-staattinen rannenauha, pinsetit, ruuvimeisseli, yleismittari.
Materiaalit: Rikkoutunut LCD-näyttö, taustavalomoduuli (tarvittaessa), piirilevy, johtava liimanauha tai metallitappi, suojakalvo, kosteudensuoja-aine.
Ympäristövaatimukset: Puhdas huone (puhtausaste suurempi tai yhtä suuri kuin 100 000), lämpötila 20-25 astetta, kosteus 40% -60%, vältä staattista sähköä ja suoraa auringonvaloa.
2. Yksityiskohtainen selostus asennusvaiheista
Vaihe 1: Poista suojakalvo
Perinteisissä menetelmissä käyttäjät voivat raapia suojakalvon pois suoraan veitsellä, mutta LCD-lasia on helppo naarmuttaa. Suosittele kaksipuolista teippiä kalvon poistamiseen: Kiedo teippi kynän kärjen ympärille, paina varovasti LCD-näytön yhtä kulmaa ja vedä sitä hitaasti ylöspäin. Käytä liimavoimaa poistaaksesi kalvon vahingoittumatta. Sama toimenpide suoritetaan taustavalomoduulin suojakalvolle.
Vaihe 2: Puhdistus ja kohdistus
Kasta -pölytön liina isopropanoliin ja pyyhi varovasti LCD-elektrodit ja PCB-tyynyt sormenjälkien ja öljytahrojen poistamiseksi. Määritä LCD:n ja piirilevyn välinen suhteellinen sijainti prosessikorttien tai kohdistusreikien avulla ja varmista, että segmenttikoodit vastaavat yhtä-to-elektrodien kanssa.
Vaihe 3: Kiinnitys ja hitsaus
Johtava liimanauhaliitäntä: Aseta johtava liimanauha LCD-näytön ja piirilevyn väliin, paina se yhteen erikoistyökalulla varmistaaksesi tasaisen kosketuspaineen (yleensä 0,5-1N/mm²).
Metallipastajuotto: Jos LCD-näytössä on metallinastat (kuten PIN-nastat), LCD-näyttö on ensin kiinnitettävä piirilevyyn ja sitten liitettävä nastat uudelleenvirtausjuottamalla tai manuaalisella juottamalla. Hitsauslämpötilaa tulee säätää alle 260 asteen korkeintaan 3 sekuntia lämpöshokin aiheuttaman lasin rikkoutumisen välttämiseksi.
Vaihe 4: Taustavalomoduulin integrointi
Jos taustavaloa tarvitaan, kiinnitä ensin taustavalomoduuli piirikorttiin ja yhdistä se sitten nestekidenäytön kanssa kaksipuolisella teipillä tai pidikkeillä. Huomaa, että taustavalon ja LCD-näytön välisen etäisyyden tulee olla pienempi tai yhtä suuri kuin 0,3 mm valovuodon tai epätasaisen näytön välttämiseksi.
Vaihe 5: Lopullinen tarkastus
Tarkista LCD-näytön ja piirilevyn välinen johtavuus yleismittarilla ja varmista, ettei oikosulkuja tai avointa virtapiiriä ole. Käynnistä testinäytön toiminto, tarkista, onko segmenttikoodi täydellinen ilman puuttuvia rivejä tai ylikuulumista.
2, Tärkeimmät tekniset kohdat: iskunkestävyys, kosteudenkestävyys ja antistaattinen{1}
1. Seisminen suunnittelu
Rakenteellinen iskunvaimennus: Täytä silikonityynyt tai kumiset eristystyynyt LCD-näytön ja kotelon väliin vaimentaaksesi korkeataajuista{0}}värähtelyä (100–2000 Hz). Esimerkiksi auton kojetaulun LCD-näyttö vähentää tärinän välitysnopeutta 80 %:sta 30 %:iin metallijousien ja kumityynyjen yhdistelmän avulla.
Materiaalivahvistus: Kemiallisesti vahvistettua lasia (kuten Corning Gorilla Glassia) käytetään lisäämään LCD-näytön iskunkestävyyttä 3-5-kertaiseksi tavalliseen lasiin verrattuna.
Aktiivinen ohjaus: Huippuluokan{0}}laitteissa pietsosähköiset keraamiset ohjaimet on integroitu estämään ulkoista viritystä käänteisen tärinän avulla, mikä saavuttaa yli 90 %:n tärinäneristyksen tehokkuuden.
2. Kosteudenkestävä hoito
Tiivistysrakenne: Levitä silikonia tai käytä johtavia kumiliuskoja LCD-näytön ja kotelon välisessä liitoksessa estääksesi vesihöyryn pääsyn sisään. Rungon tiivistyskyvyn tulee saavuttaa IP65-taso tai korkeampi.
Kuivausaineen käyttö: Aseta kuivausaineet (kuten silikageelihiukkaset) pakkauksen tai laitteen sisään, jotta sisäinen kosteus pysyy alle 50 %:n suhteellisessa kosteudessa ja vältetään elektrodien korroosio.
Kolminkertainen maalipinnoite: Suihkuta kolminkertaista maalia (kuten akryylia) piirilevyn juotosliitosten pinnalle muodostamaan 0,1-0,3 mm:n paksuinen suojakerros, joka estää juotosliitoshalkeamien leviämisen.
3. Antistaattiset toimenpiteet
Käyttöstandardit: Käyttäjien on käytettävä anti-staattisia rannekkeita, asetettava anti-staattiset pehmusteet työpöydälle ja varmistettava, että maadoitusvastus on pienempi tai yhtä suuri kuin 1 Ω.
Pakkausmateriaali: Käytä anti-staattisia pusseja (kuten mustia sähköä johtavia pusseja) LCD-näytön pakkaamiseen ja vältä staattisen sähkön kertymistä kuljetuksen aikana.
Laitteen maadoitus: Varmista asennuksen aikana, että LCD-näytön metallirunko on kytketty luotettavasti piirilevyn maadoitusliittimeen staattisten varausten purkamiseksi.
3, Industry Practice Case: Automotive Electronicsista teollisuusinstrumentteihin
1. Auton kojelaudan LCD-näytön asennus
Tapaus: Hybridiajoneuvon valmistajan LCD-näytön on kestettävä moottorin tärinää (50–500 Hz) ja törmäystä tiellä (50 g:n ohimenevä kiihtyvyys). Ratkaisu sisältää:
Kolmitasoinen iskunvaimennusjärjestelmä: metallijousi (matala taajuus) + kumityyny (keskitaajuus) + magnetorheologinen neste (korkea taajuus), vähentää tärinän lähetysnopeutta alle 5%.
Puolisuunnikkaan avaimen asento: Sisäkuoressa on puolisuunnikkaan muotoisia näppäimiä, jotka toimivat yhteistyössä LCD-näytön puolisuunnikkaan muotoisten näppäinten kanssa, jotta saavutetaan tarkka sijainti ja estetään ruuvin löystyminen.
Vaikutus: MIL{0}}STD-810G-sotilaallisen standardin sertifioinnin ansiosta epäonnistumisprosentti on laskenut 15 prosentista alle 0,5 prosenttiin.

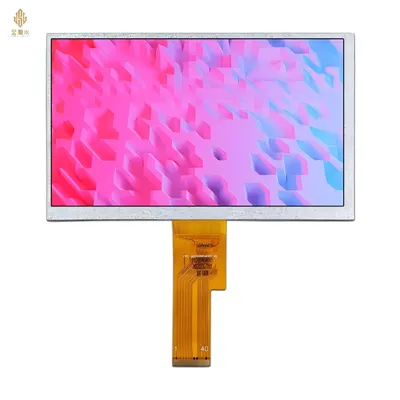

2. Teollisuuden instrumentin LCD-näyttö
Tapaus: Siemens S7-1200 PLC:n LCD-näytön on toimittava vakaasti teollisuusympäristössä -20 asteen ja 70 asteen välillä. Asennuspisteisiin kuuluvat:
Johtavan liimanauhan optimointi: Erittäin joustavaa johtavaa silikonia käytetään varmistamaan, että 0,5 N/mm ² kosketuspaine säilyy -40 asteessa.
Kaksikerroksinen piirilevyrakenne: Yhdistämällä piirilevy ja vahvikelevy, juotosliitosten väsymisikä parantuu yli 10-kertaiseksi, mikä täyttää IEC 60068-2-64 -standardin.
Vaikutus: Käytä jatkuvasti yli 5 vuotta ilman vikaa raskaan teollisuuden skenaarioissa.
3. Consumer Electronics LCD -näytön asennus
Tapaus: Älyrannekkeen rikkinäisen LCD-näytön täytyy saavuttaa erittäin{0}}ohut muotoilu (paksuus enintään 1,2 mm). Ratkaisu sisältää:
COF (Chip on Film) -pakkaus: Sido ajurin IC suoraan joustavaan piirilevyyn vähentääksesi piirilevyn viemää tilaa.
Laserhitsaus: Laserhitsauksen käyttäminen perinteisen reflow-juottamisen sijasta LCD-näytön korkean lämpötilan vaurioitumisen välttämiseksi ja hitsauslujuuden lisäämiseksi 30 %.
Vaikutus: Tuotteen paksuutta on pienennetty 1,5 mm:stä 1,0 mm:iin, minkä seurauksena markkinaosuus on kasvanut 20 %.
