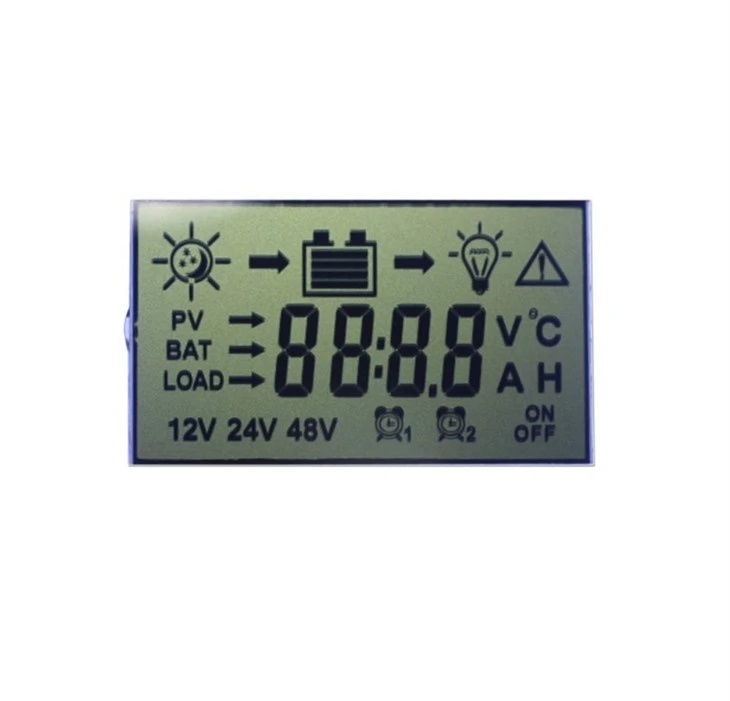

LCD-näyttöpaneeli aurinkosäätimelle

Solar Charge Controllerin LCD-näyttö voi näyttää paljon erilaisia ​​tietoja, joten käyttäjät voivat tarkistaa järjestelmän tilan nopeasti:

Jännitteen näyttö: jännite tulossa/lähdössä ja aurinkopaneelissa

Virran näyttö: latausvirta ja latausvirta

Akun tila: Akun varaustaso prosentteina ja lataustila

Lataustila: virran näyttö ja kuormakytkimen tila

Hälytys/viat: Muistutukset ylikuormituksesta, oikosulusta, ylilatauksesta, ylipurkauksesta ja muista ongelmista

Aika/ajastintoiminto: Joissakin ohjaimissa on näyttö ajastustoiminnolla.

Käyttäjät voivat helposti ymmärtää aurinkosäätimen reaaliaikaisen{0}}käyttötilan yhdistämällä selkeät tilastot ja kuvakkeet. Tämä tekee siitä yksinkertaisen käyttää ja huoltaa.

Tämä PV Controller -LCD-paneeli käyttää korkean{0}}kontrastista LCD-tekniikkaa ja antaa sinun valita segmentti-LCD- ja graafisen LCD-näyttötilojen välillä:

Segmentin LCD-näyttö: sopii numeroiden, akun pylväskaavioiden, virta- ja jännitesymbolien näyttämiseen. Siinä on yksinkertainen rakenne ja se kuluttaa vähemmän virtaa.

Graafinen LCD-näyttö: sisältää paljon ominaisuuksia ja mahdollistaa mukautetut kuvakkeet; se sopii erinomaisesti huippuluokan{0}}älykkäisiin ohjaimiin.

Taustavalon tuki: voi toimia LED-taustavalon kanssa antaakseen sinulle valkoisia, sinisiä tai muita mukautettuja värejä, jotka helpottavat lukemista yöllä tai hämärässä{0}}valossa.

Negatiivinen/positiivinen: Voit valita suuren{0}}kontrastisen visuaaliset tehosteet paneelin suunnittelun perusteella.

Asiakkaat voivat valita näyttötilan, joka parhaiten vastaa heidän tarpeisiinsa ohjaimen suunnittelun, ulkoasun ja luettavuuden tasapainottamisessa.

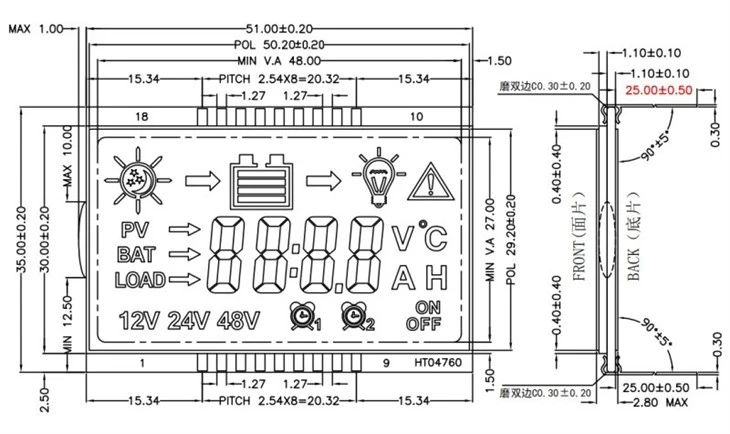

Tarkkuus: Mallista riippuen se voi näyttää tavallista segmenttikoodia tai korkean-resoluution grafiikkaa, kuten 128 × 64, 160 × 80 pikseliä ja niin edelleen.

Näytön koko: Yleisimmät koot ovat 2,3 tuumaa, 2,8 tuumaa ja 3,5 tuumaa, vaikka voit muuttaa niitä ohjainpaneelin aukon koon mukaan.

Visuaalinen alue: Säädä näyttöalueen suhdetta niin, että numerot, pylväskaaviot ja kuvakkeet ovat helppo nähdä ja lukea kaikista kulmista.

Solar Regulator LCD-näyttö voi toimia erilaisten aurinkosäädinmallien ja käyttöliittymäasettelujen kanssa, koska ne voidaan asettaa oikeaan resoluutioon ja kokoon.

4. Asennusmenetelmä

Paneelin asennus: tasaa ohjaimen etupaneelin kanssa, jotta käyttäjät voivat käyttää sitä helposti

Liitäntämenetelmä: toimii Zebra Connectorin, COB/COG- tai PIN-juotoksen kanssa

Korjausohjeet: Käytä ruuveja tai solkia varmistaaksesi, että se pysyy vakaana pitkään, kun käytät sitä.

Taustavalo ja suojaus: siihen voidaan lisätä pölysuoja tai kirkas suojalevy, joten se sopii käytettäväksi ulkona tai puoli{0}}ulkotiloissa.

Asennustekniikka on yksinkertainen ja toimii useimpien aurinkosäätimien rakennesuunnitelmien kanssa, joten niitä on helppo valmistaa ja vaihtaa rikkoutuessa.

Q1: Tukeeko LCD-näyttö korkean kirkkauden tilaa?
V: Tukee LED-taustavalon korkean kirkkauden tilaa, väriä ja kirkkautta voidaan mukauttaa asiakkaan vaatimusten mukaan.
Q2: Mikä on työlämpötila-alue?
V: Vakioversio voi saavuttaa -20 astetta C ~ +70 astetta C ja leveä lämpötila -30 astetta C ~ +80 astetta C, soveltuu sisä- ja ulkokäyttöön aurinkosähkösovelluksiin.
Q3: Onko mahdollista mukauttaa näytön sisältöä?
V: Kyllä, mukaan lukien mukautetut kuvakkeet, numeroasettelut, akkupalkit, varoituskuvakkeet jne.
Q4: Kuinka pitkä on näytteen toimitusaika ja tuotantosykli?
V: Näytteet valmistuvat yleensä 2-3 viikossa, ja tuotantosykli määräytyy tilausten määrän ja räätälöinnin monimutkaisuuden perusteella.
Q5: Kuinka valita käyttöliittymätyyppi?
V: PIN-nasta, seeprapalkki, COB- tai COG-liitäntämallit voidaan valita ohjaimen piirilevyn rakenteen mukaan.
